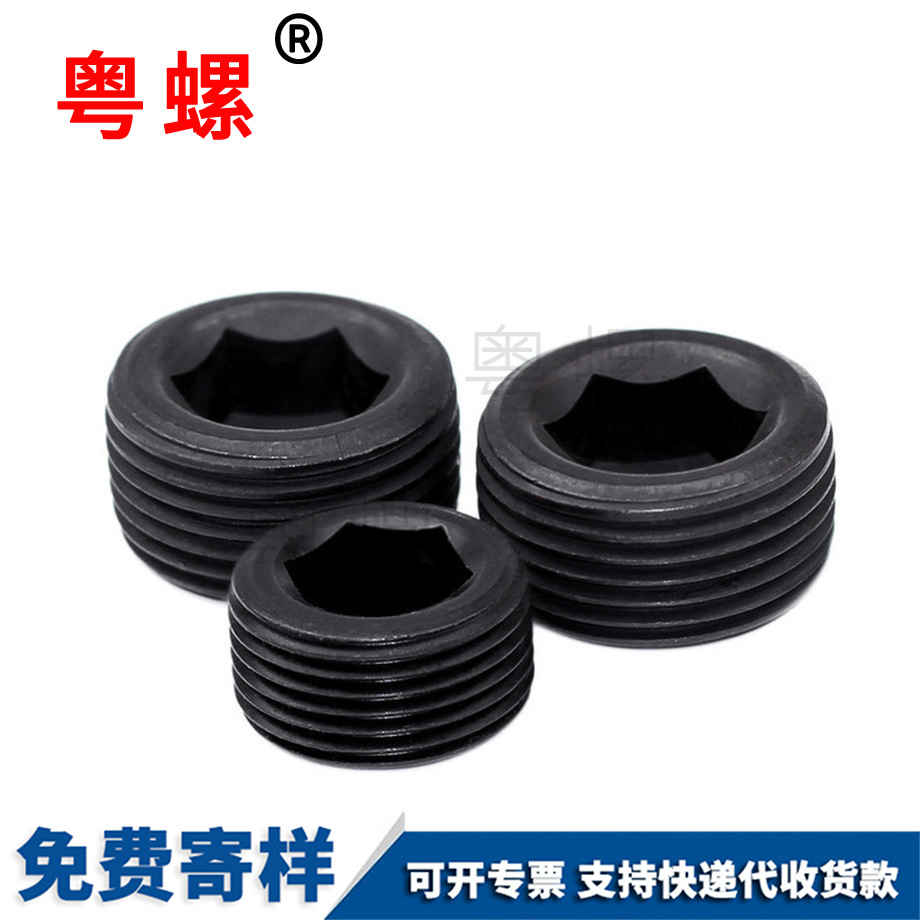

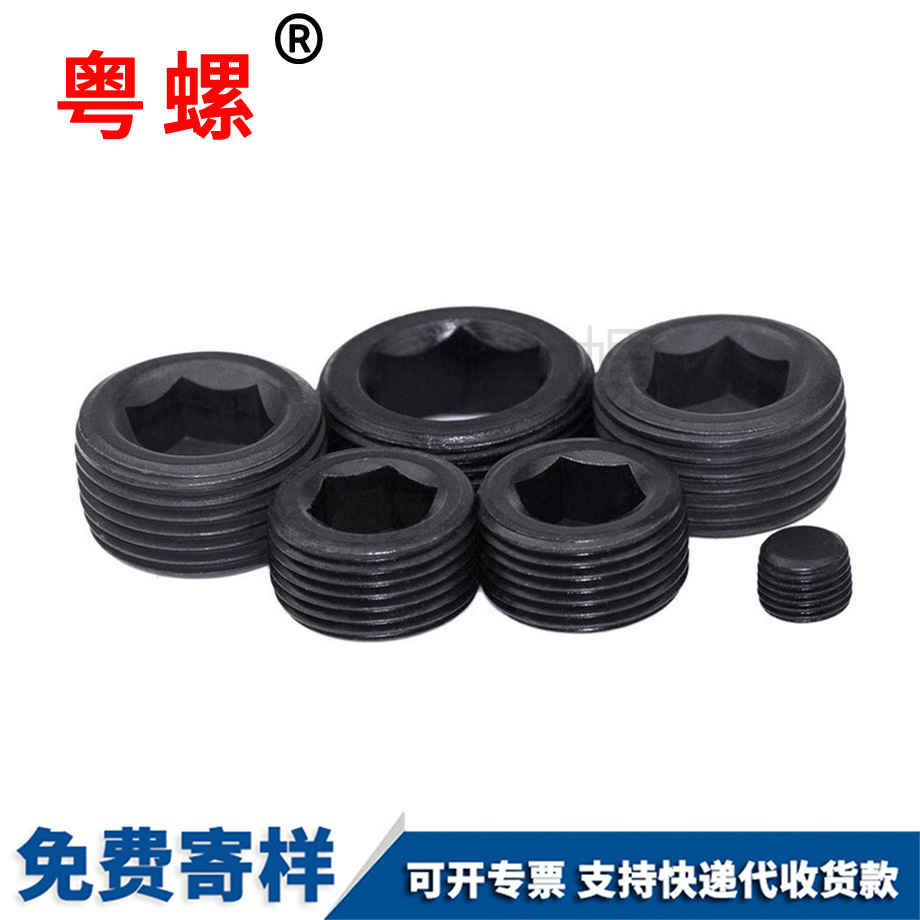

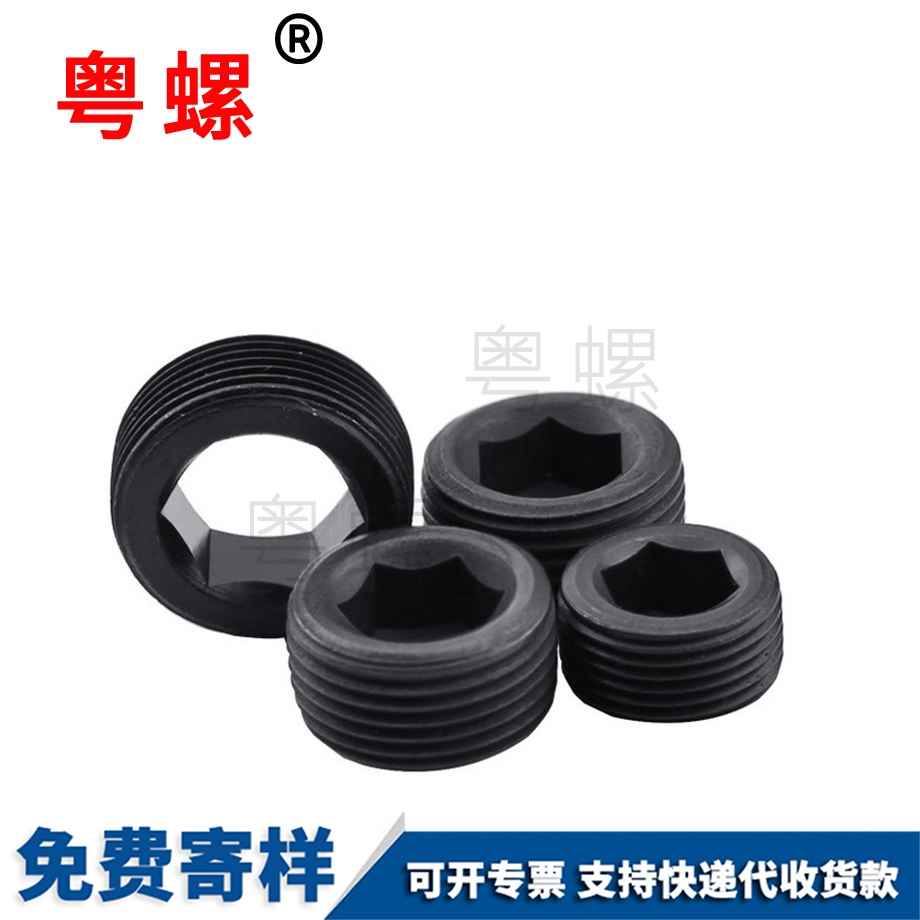

粵螺定制內六角英制 緊定喉塞機米螺絲 油塞管牙 美制堵頭 M5

電機軸承擋圈是用來固定軸承的軸向位置的?，F(xiàn)有技術的軸承擋圈1的結 構如圖1所示，為一個帶缺口的圓環形片狀結構件，其內徑小于所連接的軸承 的內徑，環外側邊11為連續的圓弧形結構，環內側在環的中點兩側各設有一個大小相同的凹槽12、 13，該凹槽的寬度與凹槽到環的缺口的距離相當。這種 結構的軸承擋圈在軸向鎖緊力(沖擊性)大于6.5N時，會發生嚴重變形甚至擋 圈脫離軸肩。為了解決這個問題，當軸向鎖緊力大于6.5N時，現有技術一般采 用鋼絲圈+軸承擋圈的兩圈組合式結構，其安裝狀態如圖2所示，圖2中所示， l為現有技術的軸承擋圈，3為鎖緊螺母，4為風葉嵌件，5為軸承，6為軸，7 為鋼絲圈。但這種結構成本高且裝配麻煩，特別是在裝配時如軸承擋圈放置不 到位，軸承擋圈有被壓碎的風險。

分類 播報 產品系列 產品詳細分類 六角螺栓 （1）外六角全牙：GB5783/DIN933 （2）外六角半牙；GB5782/DIN931（3）B級法蘭面六角螺栓：GB5787（4）活節螺栓：GB798/DIN444 （5）手工焊用焊接螺栓：GB902 方頸螺栓 （1）半圓頭方頸螺栓：GB14/DIN603（2）小半圓頭方頸螺栓：GB12（3）半圓頭低方頸螺栓：GB801 備注：方頸螺栓又馬車螺栓 內六角螺釘 （1）內六角圓柱頭螺釘：GB70/DIN912（2）內六角平端緊定螺釘：BG70/DIN913（3）內六角尖端緊定螺釘：GB78/DIN914 （4）沉頭內六角凸尾緊定螺釘：GB79/DIN915（5）內六角凹端緊定螺釘：GB80/DIN916（6）內六角沉頭螺絲：DIN7991 （7）內六角薄頭螺絲：DIN7984（8）塞打螺絲：ISO7379 機械螺釘 （1）開槽圓柱頭螺釘：GB65/DIN84（2）開槽盤頭螺釘：GB67/DIN85（3）開槽沉頭螺釘：GB68/DIN963 （4）開槽大扁頭螺釘（5）十字槽小盤頭螺釘：GB823（6）十字槽大扁頭螺釘 （7）十字槽盤頭螺釘：GB818/DIN7985（8）十字槽沉頭螺釘：GB819/DIN965（9）十字槽半沉頭螺釘：GB820/DIN966 牙條和螺柱 （2）雙頭螺栓-bm=1d:GB897/DIN938（3）雙頭螺栓-bm=1.25d:GB898/DIN939（4）雙頭螺栓-bm=1.5d:GB899 （5）雙頭螺栓-bm=2d:GB900（1）牙條：GB15389/DIN976（6）等長雙頭螺柱：GB901/DIN976

國外常用英制螺紋的代號名稱和標準號 標記代號 名 稱 國別及標準號 備注 B.S.W. 標準惠氏粗牙系列，一般用途圓柱螺紋 英國標準 BS 84 牙型角為55°的英制螺紋 B.S.F. 標準惠氏細牙系列，一般用途圓柱螺紋 Whit.S 附加的惠氏可選擇系列，一般用途圓柱螺紋 Whit 惠氏牙型的非標準螺紋 UN 恒定螺距系列的統一螺紋 美國標準 ANSI B1.1 牙型角為60°的英制螺紋，具有標準牙型（牙底是平的或隨意倒圓的）的內、外螺紋 UNC 粗牙系列的統一螺紋 UNF 細牙系列的統一螺紋 UNEF 超細牙系列的統一螺紋 UNS① 特殊系列的統一螺紋 UNR 圓弧牙底恒定螺距系列的統一螺紋 牙型角為60°的英制螺紋，具有圓弧牙底的UNR、UNRC、UNRF、UNREF、UNRS 只用于外螺紋而沒有內螺紋 UNRC 圓弧牙底粗牙系列統一螺紋 UNRF 圓弧牙底細牙系列統一螺紋 UNREF 圓弧牙底超細牙系列統一螺紋 UNRS 圓弧牙底特殊系列統一螺紋 NPT② 一般用于管螺紋 美國標準 ANSI B1.20.1 牙型角為60°的英制管螺紋 NPSC 管接頭用直管螺紋 NPTR 導桿連接用錐管螺紋 NPSM 機械連接用直管螺紋 NPSL 鎖緊螺母用直管螺紋 NPSH 軟管連接用直管螺紋 NPTF 干密封標準型錐管螺紋 美國標準 ANSI B1.20.3 Ⅰ型 PTF-SAE SHORT 干密封短型錐管螺紋 Ⅱ型 NPSF 干密封標準型燃油用直管內螺紋 Ⅲ型 NPS1 干密封標準型一般用直管內螺紋 Ⅳ型 ACME③ 一般用途的梯形螺紋 美國標準 ANSI B1.5 牙型角為29°的英制傳動螺紋 ①尺寸和公差使用與標準系列相同的公式計算的標準系列之外的所有直徑與螺距組合。 ②我國的60°圓錐管螺紋GB/T12716-1991與之等效。 ③ACME螺紋包括一般用途的和定心的兩種配合的梯形螺紋，其中一般用途者與我國標準GB/T5796-1986規定的梯形螺紋的性能相類同。

品質檢測過程 播報 一開始從十字槽螺釘螺釘線料訂購進我們生產螺絲行業廠家來說，肯定要先檢測螺絲線材的線徑大小，和檢測螺釘?shù)牟馁|(zhì)，一般螺釘線徑是用卡尺，測量線徑大小，是否合自我訂購的尺寸一樣。檢測好這些后，就是在生產過程當中的檢測了，從打螺釘頭部開始，確定頭部大小，頭部對邊，對角，十字槽深度，螺絲公差范圍等等。這些都是用卡尺的去檢測的。在就是搓牙時各方面的檢測，主要的是牙螺紋能不能通過通止規，螺釘螺紋能不能通規通，止規止。在次就是電鍍測量問題。電鍍好后，是不是符合環保要求，能不能過鹽霧所要求的時間。工具有環保測試機器，鹽霧測試機。 總之，在十字槽螺釘螺釘生產銷售過程中，使用必要的檢測螺釘質量的工具肯定是要有的，總結要概述如下：卡尺，硬度測試計，鹽霧機，環保測試機器，通止規等等。
